Androidで、目指せ脱残念！

本記事はAndroid Advent Calendar 2012 31日目(表)の記事となります。

今年もクライマックスだぜ

忘年会シーズンお疲れ様でしたああ。
今年はカメラ係を任されることが多かったです。
カメラクラスタとして恐悦至極でございます。

ところが撮影時のポージングについて周囲から非難受けること多数...

これ

    「ダサい」        「キモい」         「ざんねん」


ちょ、ちょっと待って下さい... (´；ω；｀)

たしかに一般的な構え方ではありませんが、
これは片手で一眼撮影するために独自に編み出した構えなんです...
この構えでは左袖でズームリングを回してるんですよ...
そうすることで片手がふさがってる状況でも撮影が可能なんです...
（ほら上の写真、グラスで左手が塞がってます）
ジョジョを読みすぎてこうなってしまったとかではありません...


ホントですってば... (´；ω；｀)

ごあいさつ

はじめまして、かっしー(@kassy_kz)と申します。
冒頭に書きましたが、カメラ大好きクラスタです。
最近の悩みは周囲から「残念」呼ばわりされることが増えてしまったことです。

しかし、このままではいけません！
もういい大人、ここらで一念発起して「脱残念」しておかねば今後の沽券に関わります！

残念呼ばわりされる材料の一つが冒頭に書きましたポージング。
せっかく編み出した必殺ポーズが揶揄されるとは...
でも本当にかっこ良く片手でとれたならば、こんなふうに...

凛っ

これ、素晴らしくカッコイイですよね
まさに優雅！思わず見とれてしまう、これぞ理想の片手持ち。わきがいいですよねわきが

ということで決定！
こんな優雅な片手撮りを、僕も目指します！
どんなヨコシマな願いも叶えるというAndroid様のお力をお借りして、
脱残念への一歩を歩み出したいと思いますｷﾘ

ドロイド君. . . 君が俺の、最後の希望だ. . .

『オペレーション脱残念』始動

まずはカメラの構え方のおさらいを。
右手にはシャッター、ダイヤル×２（絞り、シャッタースピード調整etc）
左手ではズームリングの制御を行います。
単焦点レンズ使えよというツッコミは却下！僕はズームレンズ大好き人間なのです
これまでは左手での操作を放棄して右手で保持する作戦で行っていましたが、
今回は発想を逆転させて、左手保持を前提とします。
右手を使わずにシャッター、絞り制御などを行う作戦。

カメラとUSB通信

右手を使わずにシャッターとな、
先日のMaker Faire Tokyoなどではレリーズ端子をハックしてシャッターをアプリから押下というデモをいくつか見ました。
今回はUSB端子を使っての制御にチャレンジします。
カメラについたUSB端子からはシャッターだけでなく、絞り、シャッタースピードなどの各種パラメータを制御できるのです。
そして、最近のAndroid 端末（の一部）にはUSBホスト機能が備わっており、繋げばAndroidアプリからシャッターなり絞りなりを制御できるのではないかと...甘い希望を...

カメラとのUSB通信のプロトコルはMedia Transfer Protocol（MTP）というものを使っています。AndroidのUSBホスト機能を使ってこのプロトコルでカメラと通信できれば、カメラを制御できます。しかもなんと、Androidの標準APIにはMTPのライブラリがあるではありませんか！
これぞ僕のために用意されたも同然のAPIだぜヒャッハー！

Android MTP ライブラリ

しかしこれ...
よく調べてもどこにもシャッターだの絞りだのといった項目はありません。
カメラを制御するコマンドは各メーカーの独自拡張として実装されており、
公開もされていないようで、
Androidがそんなところまでサポートすること義理はないですよね...
はい... ごめんなさい... orz
このライブラリは基本的にカメラから撮影済み画像を抽出するための機能のようです...

ぐぬぬーぐぬぬー... ｡ﾟ(ﾟ´Д｀ﾟ)ﾟ｡

Arduinoで一眼カメラを制御する猛者が？

felis ptp  github

やってみた

ところが世の中にはとんでもない方が居るもので、なんとArduinoをつかって、MTPで一眼カメラを制御している方がいらっしゃるではありませんか。しかもソースコードをGitHubで公開してくださっていると... （上記リンク参照）
試しにと、このソースコードをArduino(Uno) + USBホストシールド上で動作させ、カメラと接続すると
スゴイ！シャッターも切れるし、絞りもシャッタースピードも自在に操れる！SUGEEEEEEE！！貴方が神か！？

しかもソース公開だから出るわ出るわ、シャッター押下コマンドも絞り制御コマンドもあんなコマンドもそんなコマンドも見放題だぜ... ぐへへ...
(*´Д`) ﾊｧﾊｧ

作成方針

良い感じに材料がそろってきた！
というわけで実装方針を検討します。

1. このままArduinoで一眼を制御する。ArduinoUSBホストシールドにUSBハブをさしてAndroidとArduinoをADK接続し、Arduinoを介して操作する。
2. 上記ソースやAndroidMTPのソースを解読してAndroidUSBHostライブラリ上で動作するMTPプロトコル・スタックを自前で実装する
3. 上記ソースを参考に、既存のAndroidMTPライブラリを改造して標準にはないシャッターコマンドなどのAPI追加する

こんなところでしょうか。
１の方式はカメラにAndroid、Arduino、USBハブ、Arduino用電源をくっつける必要がある。だがそこまでいくと片手で持つのが厳しくなるし、合体させるための治具つくるのが大変。見た目もきっとゴテゴテしてまた残念て言われそう...
２の方式、ソースがあるとはいえ、内容はプロトコルスタックの実装... 量的に僕のようなへっぽこプログラマが個人で開発できるようなものじゃなさそう... (；´Д｀)

ということで、今回は３の方式にチャレンジしました。
機能を追加といっても、既存ライブラリ中のコマンド命令を示す値を、上記で覗き見した値に置き換えるだけ、既存ライブラリ機能を原則流用しつつ、ちょっとの変更を加えることができれば、比較的簡単に実現できそうじゃないですか... はっはー
既存のAndroidのライブラリにちょっとだけ手を加えたい、そんな方もしいらっしゃったら参考になるかもしれません... (いないかもですが)

ROM焼きをせずに、Androidのライブラリを改造して使う

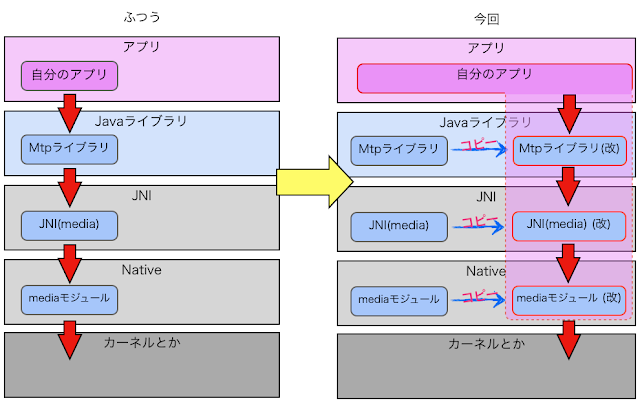

今回はAndroidのプラットフォーム以下のコードをまるごとアプリ部分に移植（コピー）するという大雑把な作戦です...
もしこれが成功すれば、既存のライブラリにオレオレ機能を追加できます。
既存の機能/コードを流用するので、例えば今回の場合だとMTPプロトコルスタックの基本的な実装を全部サボれるというのがポイントです。

環境準備

動作できる端末はUSBホスト機能を備えたもの限定となります。当方ではGalaxy Nexusを用います。
上記のとおり、Androidのオープンソースの移植が必要となるので、AndroidSDKに加え、Androidのソースコードが必要になります。自分はJCROM様からソースをダウンロードさせていただきました。ROM焼きを行いませんが、中間生成ファイルが必要になりますので、一度全体ビルドをかけます。このあたりの手順もJCROM様のサイトにかかれてある手順をそのまま踏襲させていただきました。
また、自分アプリに移植したネイティブコード（C++でかかれたコード）をビルドするため、AndroidNDKもインストールしておきます。
注意点として、Mac OSではビルドができません。おそらく大文字小文字の区別をしないことが起因でビルドがどうしても失敗します。今回はUbuntu上で開発を行いました。

プロジェクト作成

まずはAndroidSDKで普通のアプリケーションのプロジェクトを生成します。
USBでカメラを接続しますので、マニフェストファイルにuses-feature, intent-filter,meta-data の追加記述が必要です。

	<?xml version="1.0" encoding="utf-8"?>
	<manifest xmlns:android="http://schemas.android.com/apk/res/android"
	package="orz.kassy.mtpcustom"
	android:versionCode="1"
	android:versionName="1.0" >
	<uses-sdk
	android:minSdkVersion="14"
	android:targetSdkVersion="15" />
	<uses-feature android:name="android.hardware.usb.host" />
	<application
	android:icon="@drawable/ic_launcher"
	android:label="@string/app_name"
	android:theme="@style/AppTheme" >
	<activity
	android:name="orz.kassy.mtpcustom.MainActivity"
	android:label="@string/title_activity_main" >
	<intent-filter>
	<action android:name="android.intent.action.MAIN" />
	<category android:name="android.intent.category.LAUNCHER" />
	</intent-filter>
	<intent-filter>
	<action android:name="android.hardware.usb.action.USB_DEVICE_ATTACHED" />
	</intent-filter>
	<meta-data android:name="android.hardware.usb.action.USB_DEVICE_ATTACHED"
	android:resource="@xml/device_filter" />
	</activity>
	</application>
	</manifest>

view raw AndroidManifest.xml hosted with ❤ by GitHub

res/xmlフォルダに下記の内容でファイルを記述し、格納します。
@kshoji 様の記事とだだ被りです... 申し訳ありません... コピペは使用しておりませんので（何の言い訳だ）

	<?xml version="1.0" encoding="utf-8"?>
	<resources>
	<usb-device class="6" subclass="1" protocol="1" />
	</resources>

view raw device_filter.xml hosted with ❤ by GitHub

通常ならばこのあとJavaプログラムとかレイアウトとか実装するところですが、今回は地味な移植作業に入ります。

Nativeコード移植作業

• AndroidのAPIで使いたい機能（今回の場合はMTP部）を含むファイル名・関数名を選ぶ
• 上記名前でAndroidソース全体をfind, grepコマンドで検索して該当するライブラリモジュールを探す。
• 上記ライブラリモジュールのコードを流し読みして、呼び出し関係にある下位のモジュールをさらに検索。

地味です。
コードを一行もかきません... orz

今回のケースですと、以下の箇所のソースを移植します。

• Javaライブラリ：/frameworks/base/media/java/android/mtp/
• →アプリのsrc/ フォルダにコピー、
• オリジナルと混同しないようにパッケージ名だけ変更します
• 今回は(android.mtp → android.mtp.custom)としました。
• JNIモジュール：/frameworks/media/jni/　
• →アプリのjni/jni_custom フォルダにコピー
• Nativeソース：/frameworks/av/media/mtp/
• →アプリのjni/mtp_custom フォルダにコピー

フォルダ以下のファイルを何も考えずに全部まるコピしますが、
明らかに不要なファイルがある場合はここで取捨選択してしまいましょう。
移植後のプロジェクトはこんな感じになります。

移植ソースのビルド

移植したnativeソースはAndroidNDKを使ってコンパイルします。
さしあたって移植元にあったAndroid.mkをそのままjniフォルダに配置し、ndk-buildを走らせますが、コンパイラ様に烈火のごとくお説教を喰らいます... orz

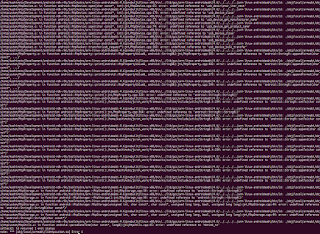

逃げ出したくなるほどのエラーエラーエラー！！

（イメージ）

涙を拭きながら一つ一つ対処します... 対処方としては以下２つがメインとなります。

• ｺﾝﾊﾟｲﾗ様「ヘッダファイルが見つからねーぞクズがっ...」
• → Androidソースからヘッダファイルを探し、LOCAL_C_INCLUDESにパスの記述を追加
• ｺﾝﾊﾟｲﾗ様「関数の実体が見当たらねーぞゴミがっ... 」
• →Androidツリーのビルド成果物から該当するsoファイルを探し、LOCAL_LDLIBSに記述を追加
• soファイルはAndroidソースのビルドを行うことで生成されます。

基本的にはAndroid.mkを弄り、ソースには手を加えず。
できあがったAndroid.mkはこんな感じになりました...

	LOCAL_PATH := $(call my-dir)
	include $(CLEAR_VARS)
	ANDROID_ROOT := (Androidソースコードのパス)
	LOCAL_MODULE := libmtpcustom
	LOCAL_SRC_FILES := \
	mtp_custom/MtpDataPacket.cpp \
	mtp_custom/MtpDebug.cpp \
	mtp_custom/MtpDevice.cpp \
	mtp_custom/MtpEventPacket.cpp \
	mtp_custom/MtpDeviceInfo.cpp \
	mtp_custom/MtpObjectInfo.cpp \
	mtp_custom/MtpPacket.cpp \
	mtp_custom/MtpProperty.cpp \
	mtp_custom/MtpRequestPacket.cpp \
	mtp_custom/MtpResponsePacket.cpp \
	mtp_custom/MtpStorageInfo.cpp \
	mtp_custom/MtpStringBuffer.cpp \
	mtp_custom/MtpStorage.cpp \
	mtp_custom/MtpUtils.cpp \
	jni_custom/android_mtp_MtpDatabase.cpp \
	jni_custom/android_mtp_MtpDevice.cpp \
	LOCAL_C_INCLUDES := \
	$(ANDROID_ROOT)/system/core/include/ \
	$(ANDROID_ROOT)/frameworks/native/include/ \
	$(ANDROID_ROOT)/frameworks/native/include/ \
	$(ANDROID_ROOT)/bionic/libc/kernel/common/ \
	$(ANDROID_ROOT)/external/jhead \
	$(ANDROID_ROOT)/libnativehelper/include/ \
	$(ANDROID_ROOT)/libnativehelper/include/nativehelper \
	$(ANDROID_ROOT)/frameworks/base/include/ \
	$(LOCAL_PATH)/../mtp_custom/ \
	$(LOCAL_PATH)/mtp_custom/ \
	LOCAL_C_INCLUDES += $(call include-path-for, system-core)/cutils
	LOCAL_CFLAGS := -DMTP_HOST
	LOCAL_CFLAGS += -DHAVE_PTHREADS
	LOCAL_LDLIBS := -ldl -lGLESv1_CM -llog -lc \
	$(ANDROID_ROOT)/out/target/product/maguro/obj/lib/libutils.so \
	$(ANDROID_ROOT)/out/target/product/maguro/obj/lib/libcutils.so \
	$(ANDROID_ROOT)/out/target/product/maguro/obj/lib/libusbhost.so \
	$(ANDROID_ROOT)/out/target/product/maguro/obj/lib/libexif.so \
	$(ANDROID_ROOT)/out/target/product/maguro/obj/lib/libnativehelper.so \
	$(ANDROID_ROOT)/out/target/product/maguro/obj/lib/libandroid_runtime.so \
	include $(BUILD_SHARED_LIBRARY)

view raw gistfile1.mak hosted with ❤ by GitHub

うまくビルドが通ればlibsフォルダ配下に俺アプリ専用のsoファイル libmtpcustom.soが生成されます。
ヒャッハー

機能追加

無事ビルドがとおったら、移植に成功しています。
それではいよいよ機能追加。ここではシャッターを押す機能の追加について。
といっても、既存関数をそのまま流用し（今回はgetDeviceInfo ）
この関数のコードを丸々コピペして定数部分を差し替えるだけ（0x1001 → 0x910F）
・Java部

	public MtpDeviceInfo doDeviceShutter() {
	return native_do_device_shutter();
	}

view raw MtpDevice.java hosted with ❤ by GitHub

・JNI部

	// シャッターをきるコマンド、 android_mtp_MtpDevice_get_device_infoをほぼまるパク
	static jobject
	android_mtp_MtpDevice_do_device_shutter(JNIEnv *env, jobject thiz)
	{
	MtpDevice* device = get_device_from_object(env, thiz);
	if (!device) {
	ALOGD("android_mtp_MtpDevice_get_device_info device is null");
	return NULL;
	}
	MtpDeviceInfo* deviceInfo = device->doDeviceShutter();
	if (!deviceInfo) {
	ALOGD("android_mtp_MtpDevice_get_device_info deviceInfo is null");
	return NULL;
	}
	env->NewObject(clazz_deviceInfo, constructor_deviceInfo);
	return null;
	}

view raw android_mtp_MtpDevice.cpp hosted with ❤ by GitHub

・Native部

	// シャッターを切るコマンド getDeviceInfo()をほぼまるパク
	MtpDeviceInfo* MtpDevice::doDeviceShutter() {
	Mutex::Autolock autoLock(mMutex);
	mRequest.reset();
	if (!sendRequest(0x910f))
	return NULL;
	if (!readData())
	return NULL;
	MtpResponseCode ret = readResponse();
	if (ret == MTP_RESPONSE_OK) {
	MtpDeviceInfo* info = new MtpDeviceInfo;
	info->read(mData);
	return info;
	}
	return NULL;
	}

view raw MtpDevice.cpp hosted with ❤ by GitHub

コピペしかしてねーじゃんか俺！！？

※追記：実は上記記述部の移植だけでは不完全です。補足情報をまとめましたので、必要な方はご参照下さい。

Androidアプリからカスタムしたライブラリの機能を呼び出す

アプリ部の実装です。 先ほど作成したJavaライブラリ部のメソッドを呼び出すだけです。注意としてMtpDeviceはandorid.mtp.MtpDeviceではなく、今回カスタマイズしたandroid.mtp.custom.MtpDeviceを用います。
・MainActivity

	// 一部抜粋　いろいろ省略している
	// doMtpConnect -> doMtpShutter　の順にコールすればシャッター押下
	// ライブラリインポート、
	// MtpDeviceだけはカスタムライブラリになっていることに注意
	import android.mtp.MtpDeviceInfo;
	import android.mtp.custom.MtpDevice;
	// 中略
	private UsbManager mManager;
	private UsbDevice mDevice;
	private UsbDeviceConnection mDeviceConnection;
	private UsbInterface mInterface;
	private android.mtp.custom.MtpDevice mMtpDevice; // カスタムライブラリ
	/**
	* MTPデバイスへの接続を行う
	*/
	private void doMtpConnect() {
	mManager = (UsbManager)getSystemService(Context.USB_SERVICE);
	// check for existing devices
	for (UsbDevice device : mManager.getDeviceList().values()) {
	mDeviceConnection = mManager.openDevice(device);
	mMtpDevice = new MtpDevice(device);
	if(mMtpDevice == null){
	logToast("device null");
	}else {
	boolean ret;
	ret = mMtpDevice.open(mDeviceConnection);
	if(!ret){
	logToast("device open NG");
	} else {
	logToast("device open OK");
	}
	}
	}
	}
	/**
	* MTPデバイスの情報を取得する
	*/
	private void doMtpGetDeviceInfo() {
	MtpDeviceInfo deviceInfo = mMtpDevice.getDeviceInfo();
	String str = deviceInfo.getModel();
	logToast(str);
	}
	/**
	* (独自追加APIで)シャッターを切る
	*/
	private void doMtpShutter() {
	mMtpDevice.doDeviceShutter();
	}

view raw MainActivity.java hosted with ❤ by GitHub

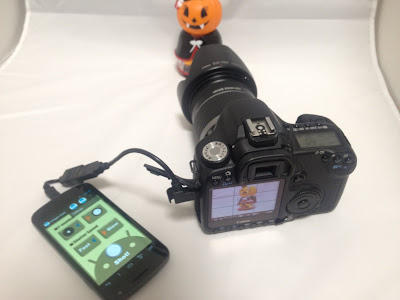

Androidアプリからカメラ制御成功

アプリが完成したらUSBホストケーブルで端末を接続。
かくして、Androidアプリからシャッター押下、パラメータ変更をすることができました。
ヒャッハー！
上でいろいろやったソースコード全体をGitHub上で公開しておきます。 （使用は自己責任でお願いします... 真似したらカメラ壊れたぞどうしてくれるとか言われても何も出来ません... m(_ _)m）

カメラに端末ドッキング、 いざ優雅に片手持ち！

USBとカメラはこんな感じで合体、いい具合に片手保持ができます。
もちろん左手でズーム操作は自在。
あとはAndroid端末のタッチパネルを操作すればシャッターが...

タッチパネルを. . .

くっ. . .

Σ(ﾟдﾟlll) 指が届かねえよ！！！

なんということだ...
カメラ単体だと液晶画面に辛うじて親指が届いていたのだけれど...
合体している端末にまではさすがに指がとどかない.... （右手は禁止）

どうすればいい...
考えろ...

静電タッチパネルでの操作なんだ...
体の一部が触れさえすれば...


体の一部...



舌... か...

！！！？？？

どうしてこうなった

うわああああああああああああああああああああああああああああああ

ああああああああああああああああああああああああああああああああ

現実みたくねええええええええええええええええええええええええええ

まだだ、まだおわらんよ

希望を失いかけた僕でしたが、そんな中救いの手を差し伸べてくれたのが一冊の本...

我らが @itog 先生の著書！
『Android×Arduinoでつくるクラウド連携デバイス―Android ADKで電子工作をはじめよう!』
この書の第４章に天啓さす記述がっっ

「音声でコントロールする」

これだっ！
そうだよ
音声でコントロールできれば惨たらしい姿を晒すことなく撮影できるじゃないかっ
うははははははは！！

	@Override
	public void onResults(Bundle results) {
	// 音声認識が行われた場合にその結果が渡される
	ArrayList<String> strings = results.getStringArrayList(SpeechRecognizer.RESULTS_RECOGNITION);
	// 結果は文字列配列で渡されるので、その中にコマンドがあるか
	if (strings.contains("絞れ")) {
	setLargeAperture();
	} else if (strings.contains("開け")) {
	setSmallAperture();
	} else if (strings.contains("速く")) {
	setHigherShutterSpeed();
	} else if (strings.contains("遅く")) {
	setLowerShutterSpeed();
	} else if (strings.contains("シャッター") || strings.contains("shutter")) {
	doShutter();
	}
	startVoiceRecognition();
	}

view raw gistfile1.java hosted with ❤ by GitHub

ようやくAndroidらしいコードが登場した...（でもやっぱりコピペ）
こんな簡単なコードで音声認識だなんて...

まったく、Androidは最高だぜえええ！

繰り出せ街へ、 キメるぜ脱残念！

音声認識により、絞りやシャッタースピードの制御、そしてシャッター押下を声で制御することができるようになりました。右手も(舌も)完全フリー！
ダイヤル使わず声で操作する、
フォトグラファー達よ、これがス◯ートなカメラだっ ( ｰ`дｰ´)ｷﾘｯ

さぁ、振り切るぜ



「シャッター」 . . . .

「シャッター！」 . . . .

「シャッター！！」 カシャ. . . .

ぐぬぬ、 どうやら屋外だと相当の大声を出さないと認識が働かない模様です...

「シャッタァァ！！」 カシャ. . . .

「シャッタァァァッーー！！」 カシャ. . . .


結構しんどいぞこれ...(；´Д｀)ｾﾞｪｾﾞｪ


くそっ、負けられるか！
気合だ気合だ気合だああ！









 「イッツ タイム フォー、シャッター！！！」

ズギューン！！（イメージです）

これで決まりだァァァ！！
まったくの余談ですが、本稿投稿者は「特命戦隊ゴーバスターズ」のファンであることをここに記しておきます。

果たして周囲の評価は...

　　「超ダサい」　「超キモい」　「ざんねん」


Σ(ﾟдﾟlll). . . . あれ？

なんか... 最初の頃と、何も評価が変わってないような...

ば、ばかな... どうしてこうなった....

僕の努力は... 存在意義は...

視界が... 歪む...

ぐにゃ〜

絶望が俺のゴールだ...

申し訳ありませんでしたああああああああ

今後の展望

ないです。


本当にごめんなさい...
次回作「中二病でも開発がしたい(仮)」にご期待ください...

終わりに

最後までお付き合い下さいまして、本当にありがとうございました。
この度、技術的なご指導をしていただきました @androidsola さん、@noritsuna さん、@marururさん、画像とデザインをご提供くださいました @mt_fieldさん、@tall_zelkovaさん、昨年に続き本企画をまとめてくださいました @youten_redo さん、本当にありがとうございました。


みなさま、今年もお疲れ様でした。
良いお年を。
